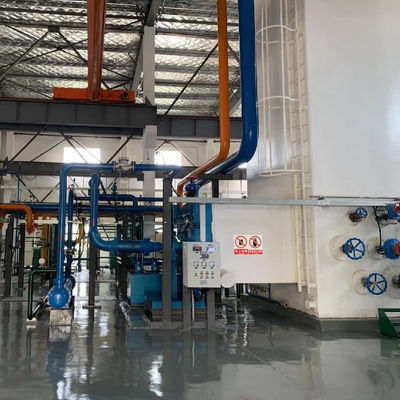

Κρυογόνες υγρό εγκαταστάσεων χωρισμού αέρα παραγωγής οξυγόνου και γεννήτρια 20MPa αζώτου αερίου

Τομείς εφαρμογής

Το οξυγόνο, το άζωτο, το αργό και άλλο σπάνιο αέριο που παράγονται από τη μονάδα χωρισμού αέρα χρησιμοποιούνται ευρέως στο χάλυβα, τη χημική βιομηχανία, τις εγκαταστάσεις καθαρισμού, το γυαλί, το λάστιχο, την ηλεκτρονική, την υγειονομική περίθαλψη, τα τρόφιμα, τα μέταλλα, την ηλεκτρική παραγωγή και άλλες βιομηχανίες.

Διάγραμμα ροής διαδικασίας μονάδων χωρισμού αέρα

Τεχνολογική ροή διαδικασίας: 1, συμπίεση αέρα και καθαρισμός: Αέρας μέσω του φίλτρου αέρα για να αφαιρέσει τη σκόνη και τις μηχανικές ακαθαρσίες στον αεροσυμπιεστή, συμπίεση στην επιθυμητή πίεση, που τροφοδοτείται έπειτα έναν αεροψυχραντήρα για να χαμηλώσει τη θερμοκρασία αέρα. Κατόπιν εισάγετε το σύστημα καθαρισμού αέρα για να αφαιρέσετε το νερό, το διοξείδιο του άνθρακα, την ασετυλίνη και άλλους υδρογονάνθρακες στον αέρα. 2, χωρισμός αέρα: Ο καθαρισμένος αέρας διαιρείται σε δύο τρόπους: ένας τρόπος στη διαχωρίζοντας σε συστατικά στήλη, μετά από να δροσίσει στον κύριο ανταλλάκτη θερμότητας στο κατώτατο σημείο της στήλης ένας άλλος τρόπος στο διαχωρίζοντας σε συστατικά πύργο, μετά από να δροσίσει στον κύριο ανταλλάκτη θερμότητας στον αποσυμπιεστή μετά από την επέκταση στη μέση του ανώτερου πύργου για να συμμετέχει στην ανώτερη διόρθωση πύργων, για να παρέχει την ικανότητα ψύξης για το σύστημα. Η περιεκτικότητα σε άζωτο του αυξανόμενου αερίου στο χαμηλότερο πύργο αυξάνεται από την επαφή με το reflux υγρό. Το απαραίτητο reflux υγρό άζωτο προέρχεται από το συμπυκνώνοντας εξατμιστήρα στην κορυφή του χαμηλότερου πύργου, όπου το οξυγόνο εξατμίζει και το άζωτο συμπυκνώνει. 3, εξάτμιση υγρού αζώτου το υγρό άζωτο από τον πύργο χωρισμού αέρα αποθηκεύονται στη δεξαμενή αποθήκευσης υγρού αζώτου. Το υγρό άζωτο στη δεξαμενή αποθήκευσης θερμαίνεται στον ψεκαστήρα και στέλνεται στη σωλήνωση αζώτου προϊόντων.
