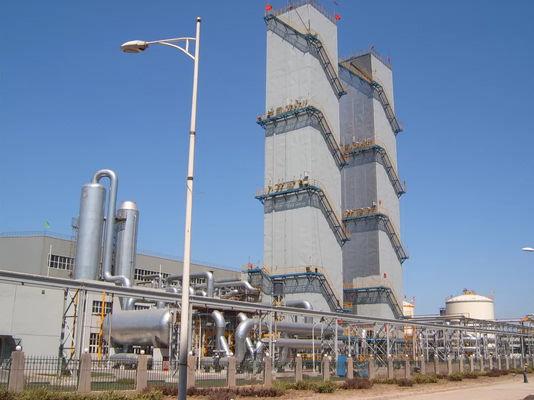

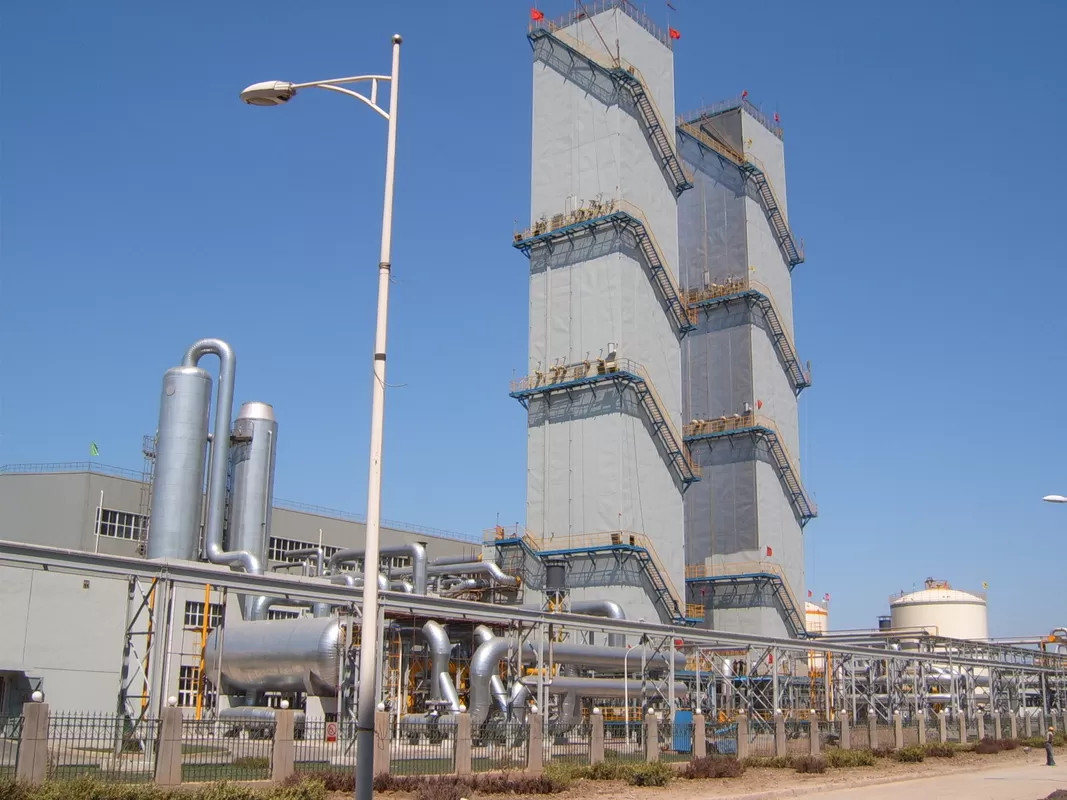

Πολυσύνθετη κρυογόνος αγνότητα 99,6% μονάδα PLC εγκαταστάσεων χωρισμού οξυγόνου αέρα

Προδιαγραφή προϊόντων

1. Η αρχή σχεδίου αυτών των εγκαταστάσεων είναι βασισμένη στο διαφορετικό σημείο βρασμού κάθε αερίου στον αέρα. Ο αέρας συμπιέζεται, ψύχεται εκ των προτέρων και αποκτάται την αφαίρεση H2O και του CO2, κατόπιν για να δροσιστεί στον κύριο ανταλλάκτη θερμότητας έως ότου υγροποιείται. Μετά από τη διόρθωση, το οξυγόνο και το άζωτο παραγωγής μπορούν να συλλεχθούν.
2. Αυτές οι εγκαταστάσεις είναι καθαρισμού κρατών μελών του αέρα με την ώθηση της διαδικασίας αποσυμπιεστών στροβίλων. Είναι κοινές εγκαταστάσεις χωρισμού αέρα, οι οποίες υιοθετούν την πλήρεις πλήρωση και τη διόρθωση ουσίας για την παραγωγή αργού.
3. Ο ακατέργαστος αέρας πηγαίνει στο φίλτρο αέρα για την αφαίρεση της σκόνης και της μηχανικής ακαθαρσίας και εισάγει το συμπιεστή αεροστροβίλων όπου ο αέρας συμπιέζεται σε 0.59MPaA. Κατόπιν πηγαίνει στο σύστημα προκαταρκτικής ψύξης αέρα, όπου ο αέρας δροσίζεται σε 17 ℃. Μετά από αυτόν, ρέει στη μοριακή προσροφώντας δεξαμενή κόσκινων 2, που τρέχουν με τη σειρά, για να είναι αποκτημένη αφαίρεση H2O, του CO2 και C2H2.

* 1. Μετά από καθαρισμένος, μίγματα αέρα με την επέκταση του θερμαμένου εκ νέου αέρα. Κατόπιν συμπιέζεται από το μέσο συμπιεστή πίεσης για να είναι διαιρεμένα ρεύματα into2. Ένα μέρος πηγαίνει στον κύριο ανταλλάκτη θερμότητας που δροσίζεται σε -260K, και που απορροφιέται από το μέσο μέρος του κύριου ανταλλάκτη θερμότητας για να εισαγάγει το στρόβιλο επέκτασης. Οι επεκταθείσες επιστροφές αέρα στον κύριο ανταλλάκτη θερμότητας που θερμαίνεται εκ νέου, μετά από αυτόν, αυτό ρέουν στο συμπιεστή ώθησης αέρα. Το άλλο μέρος του αέρα ωθείται από τον υψηλής θερμοκρασίας αποσυμπιεστή, μετά από να δροσίσει, ρέει στον αποσυμπιεστή ώθησης χαμηλής θερμοκρασίας. Κατόπιν πηγαίνει στο κρύο κιβώτιο που δροσίζεται σε ~170K. Μέρος από το θα δροσιζόταν ακόμα, και ροές στο κατώτατο σημείο της χαμηλότερης στήλης μέσω του ανταλλάκτη θερμότητας. Και άλλος αέρας απορροφιέται σε χαμηλό βάζει στον πειρασμό. αποσυμπιεστής. Μετά από επεκταμένος, διαιρείται σε 2 μέρη. Ένα μέρος πηγαίνει στο κατώτατο σημείο της χαμηλότερης στήλης για τη διόρθωση, οι επιστροφές υπολοίπου στον κύριο ανταλλάκτη θερμότητας, κατόπιν ρέει στον ενισχυτή αέρα μετά από να θερμαθεί εκ νέου.
2. Μετά από την αρχική διόρθωση στη χαμηλότερη στήλη, ο υγρός αέρας και το καθαρό υγρό άζωτο μπορούν να συλλεχθούν στη χαμηλότερη στήλη. Υγρό άζωτο αποβλήτων, υγρός αέρας και καθαρές ροές υγρού αζώτου στην ανώτερη στήλη μέσω του δοχείου ψύξης υγρού αέρα και υγρού αζώτου. Αποκαθίσταται στην ανώτερη στήλη πάλι, μετά από αυτήν, το υγρό οξυγόνο της αγνότητας 99,6% μπορεί να συλλεχθεί στο κατώτατο σημείο της ανώτερης στήλης, και παραδίδεται από το κρύο κιβώτιο ως παραγωγή.
3. Μέρος του μέρους αργού στην ανώτερη στήλη απορροφιέται στην ακατέργαστη στήλη αργού. Υπάρχουν 2 μέρη της ακατέργαστης στήλης αργού. Reflux του δεύτερου μέρους παραδίδεται στην κορυφή πρώτη μια μέσω της υγρής αντλίας ως reflux. Αποκαθίσταται στην ακατέργαστη στήλη αργού για να πάρει 98,5% AR. 2ppm ακατέργαστο αργό Ο2. Κατόπιν παραδίδεται στη μέση της καθαρής στήλης αργού μέσω του εξατμιστήρα. Μετά από τη διόρθωση στην καθαρή στήλη αργού, (99.999%Ar) το υγρό αργό μπορεί να συλλεχθεί στο κατώτατο σημείο της καθαρής στήλης αργού.
4. Το άζωτο αποβλήτων από την κορυφή των ανώτερων ροών στηλών από το κρύο κιβώτιο στον εξαγνιστή ως αναπαραγωγικό αέρα, υπόλοιπο πηγαίνει στο δροσίζοντας πύργο.
5. Το άζωτο από την κορυφή της βοηθητικής στήλης της ανώτερης στήλης ρέει από το κρύο κιβώτιο ως παραγωγή μέσω του πιό δροσερού και κύριου ανταλλάκτη θερμότητας. Εάν κανένα άζωτο ανάγκης, έπειτα αυτό δεν θα μπορούσε να παραδοθεί στον πύργο υδρόψυξης. Για το κρύο η ικανότητα του πύργου υδρόψυξης δεν είναι ικανοποιητική, ένα ψυγείο πρέπει να εγκατασταθεί.
