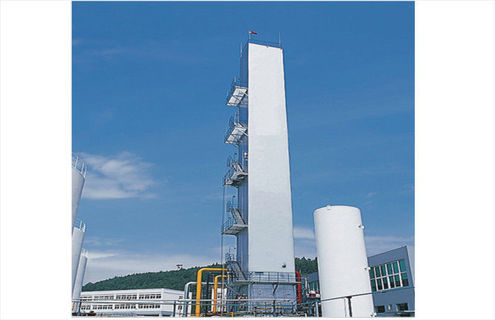

Βιομηχανική Κρυογονική Μονάδα Διαχωρισμού Αέρα Μονάδα Οξυγόνου 380V 60hz

1. Η αρχή σχεδιασμού αυτού του φυτού βασίζεται στο διαφορετικό σημείο βρασμού κάθε αερίου στον αέρα.Ο αέρας συμπιέζεται, προψύχεται και αφαιρείται το H2O και το CO2 και στη συνέχεια ψύχεται στον κύριο εναλλάκτη θερμότητας μέχρι να ρευστοποιηθεί.Μετά την ανόρθωση, το οξυγόνο και το άζωτο παραγωγής μπορούν να συλλεχθούν.
2. Αυτό το εργοστάσιο είναι MS καθαρισμού του αέρα με διαδικασία ενισχυτικής διαστολής στροβίλου.Είναι μια κοινή μονάδα διαχωρισμού αέρα, η οποία υιοθετεί πλήρη πλήρωση και ανόρθωση υλικού για την παραγωγή αργού.
3. Ο ακατέργαστος αέρας πηγαίνει στο φίλτρο αέρα για την απομάκρυνση της σκόνης και των μηχανικών ακαθαρσιών και εισέρχεται στον αεροστρόβιλο συμπιεστή όπου ο αέρας συμπιέζεται στα 0,59 MPaA.Στη συνέχεια πηγαίνει στο σύστημα προψύξης αέρα, όπου ο αέρας ψύχεται στους 17 ℃.Μετά από αυτό, ρέει σε 2 δεξαμενές προσρόφησης μοριακού κόσκινου, οι οποίες λειτουργούν με τη σειρά τους, για να αφαιρεθεί το H2O, το CO2 και το C2H2.

*1.Μετά τον καθαρισμό, ο αέρας αναμιγνύεται με τον εκτονούμενο επαναθερμασμένο αέρα.Στη συνέχεια συμπιέζεται από συμπιεστή μέσης πίεσης για να χωριστεί σε 2 ρεύματα.Ένα μέρος πηγαίνει στον κύριο εναλλάκτη θερμότητας για να ψυχθεί στους -260K και αναρροφάται από το μεσαίο τμήμα του κύριου εναλλάκτη θερμότητας για να εισέλθει στον στρόβιλο διαστολής.Ο διογκωμένος αέρας επιστρέφει στον κύριο εναλλάκτη θερμότητας για να ξαναθερμανθεί, μετά από αυτό ρέει στον συμπιεστή ενίσχυσης αέρα.Το άλλο μέρος του αέρα ενισχύεται από τον διαστολέα υψηλής θερμοκρασίας, μετά την ψύξη, ρέει στον διαστολέα ενίσχυσης χαμηλής θερμοκρασίας.Μετά πηγαίνει στο κρύο κουτί για να κρυώσει στα ~170K.Μέρος του θα εξακολουθούσε να ψύχεται και να ρέει στο κάτω μέρος της κάτω στήλης μέσω εναλλάκτη θερμότητας.Και άλλος αέρας αναρροφάται σε χαμηλό πειρασμό.διαστολέας.Αφού επεκταθεί, χωρίζεται σε 2 μέρη.Ένα μέρος πηγαίνει στο κάτω μέρος της κάτω στήλης για ανόρθωση, το υπόλοιπο επιστρέφει στον κύριο εναλλάκτη θερμότητας και μετά ρέει στον ενισχυτή αέρα αφού ξαναθερμανθεί.
2.Μετά την αρχική ανόρθωση στην κάτω στήλη, ο υγρός αέρας και το καθαρό υγρό άζωτο μπορούν να συλλεχθούν στην κάτω στήλη.Το απόβλητο υγρό άζωτο, ο υγρός αέρας και το καθαρό υγρό άζωτο ρέουν στην άνω στήλη μέσω υγρού αέρα και ψύκτη υγρού αζώτου.Διορθώνεται ξανά στην επάνω στήλη, μετά από αυτό, υγρό οξυγόνο καθαρότητας 99,6% μπορεί να συλλεχθεί στο κάτω μέρος της άνω στήλης και παραδίδεται από το ψυχρό κουτί ως παραγωγή.
3.Μέρος του κλάσματος αργού στην επάνω στήλη αναρροφάται στη στήλη ακατέργαστου αργού.Υπάρχουν 2 μέρη στήλης ακατέργαστου αργού.Η αναρροή του δεύτερου μέρους παρέχεται στην κορυφή του πρώτου μέσω αντλίας υγρού ως αναρροή.Διορθώνεται σε στήλη ακατέργαστου αργού για να ληφθεί 98,5% Ar.2 ppm O2 ακατέργαστο αργό.Στη συνέχεια παραδίδεται στο μέσο της στήλης καθαρού αργού μέσω του εξατμιστή.Μετά την ανόρθωση σε στήλη καθαρού αργού, (99,999%Ar) υγρό αργό μπορεί να συλλεχθεί στον πυθμένα της στήλης καθαρού αργού.
4.Το απόβλητο άζωτο από την κορυφή της πάνω στήλης ρέει από το κρύο κουτί στον καθαριστή ως αναγεννητικός αέρας, το υπόλοιπο πηγαίνει στον πύργο ψύξης.
5.Το άζωτο από την κορυφή της βοηθητικής στήλης της άνω στήλης ρέει από το ψυχρό κουτί ως παραγωγή μέσω ψύκτη και κύριου εναλλάκτη θερμότητας.Εάν δεν χρειάζεται άζωτο, τότε θα μπορούσε να παραδοθεί στον πύργο ψύξης νερού.Επειδή η ψυχρή χωρητικότητα του πύργου ψύξης νερού δεν είναι επαρκής, πρέπει να εγκατασταθεί ψύκτης.
